Válvulas de bola: definición, mecanismo y aplicaciones

Si alguna vez te has preguntado cómo se bloquea el flujo de agua en una tubería industrial, el flujo de gas en un sistema de calefacción, o incluso el combustible en una refinería, la respuesta suele ser la misma: una válvula de bola.

Pero ¿qué las hace tan especiales? ¿Por qué son una de las válvulas más utilizadas en ingeniería, tanto en aplicaciones domésticas como industriales? Vamos a desglosarlo de manera clara, para que entiendas no solo su función, sino también su importancia en el mundo de los fluidos.

¿Qué es una válvula de Bola?

Una válvula de bola es un dispositivo mecánico que regula el paso de fluidos (líquidos o gases) mediante una esfera perforada que gira dentro de un cuerpo metálico o plástico. Cuando el orificio de la bola está alineado con la tubería, el fluido circula libremente; cuando gira 90°, se bloquea el paso.

Estas válvulas son populares por su:

• Simplicidad mecánica: Tienen pocas piezas móviles, lo que reduce fallos.

• Durabilidad: Soportan altas presiones y temperaturas sin degradarse.

• Versatilidad: Funcionan con agua, gas, productos químicos e incluso fluidos abrasivos.

¿Cómo se compara con otros tipos de Válvulas?

Si has oído hablar de válvulas de compuerta, globo o mariposa, quizá te preguntes: ¿Por qué elegir una de bola?

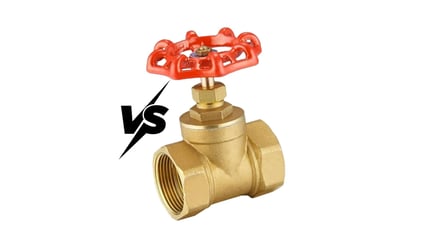

• Las de compuerta son buenas para flujos lineales, pero más lentas y propensas a fugas.

• La válvula de bola cierra en un cuarto de giro y sella mejor.

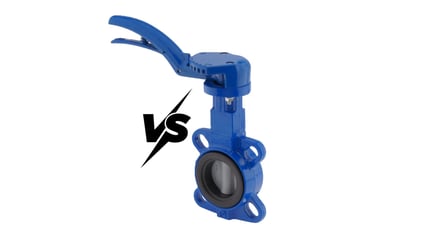

• Las mariposas son más económicas, pero menos herméticas en altas presiones.

• La válvula de bola soporta mejor los picos de presión.

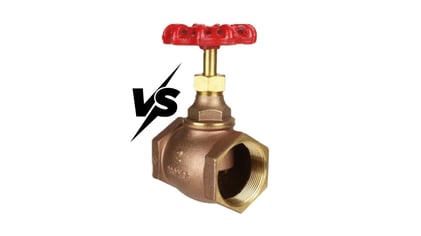

• Las de globo permiten regular el flujo, pero generan mayor pérdida de presión.

• La válvula de bola es ideal para apertura/cierre total, con mínima resistencia.

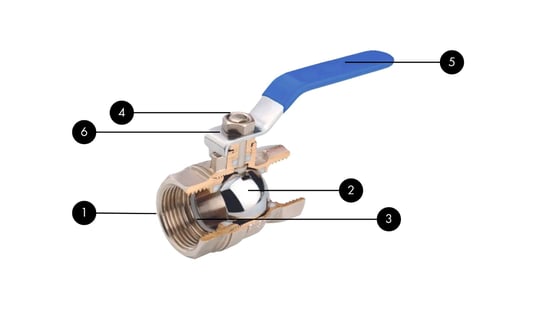

Elementos de la Válvula de Bola

Las válvulas de bola están compuestas por:

1. Cuerpo: Estructura principal (puede ser de acero, latón, PVC, etc.).
2. Bola (esfera): Pieza perforada que gira para permitir o bloquear el flujo.
3. Asientos (sellos): Anillos que aseguran el cierre hermético (comúnmente de PTFE).
4. Vástago: Conecta la esfera con el mecanismo de giro externo.
5. Palanca o actuador: Para operar manualmente o con sistemas automáticos.
6. Junta de empaque: Evita fugas en el vástago.

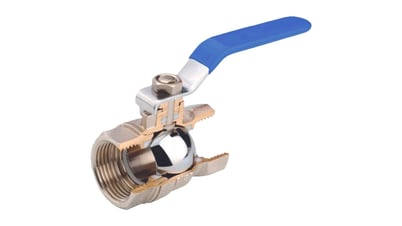

Mecanismo de la Válvula de bola

El funcionamiento es simple:

• Apertura: La palanca gira 90°, alineando el orificio de la bola con la tubería.

• Cierre: La palanca gira otros 90°, posicionando la parte sólida de la bola perpendicular al flujo, bloqueándolo.

A diferencia de válvulas de globo (que regulan flujo de forma gradual), las de bola trabajan en modo ON/OFF. Esto las hace ideales para cortes de emergencia (ej.: fugas de gas) y sistemas que no requieren regulación fina (ej.: redes de agua potable).

El diseño de paso completo (full-port) no genera caídas de presión del fluido, evitando turbulencias y pérdidas de energía.

Tipos de operación:

• Manual: Con palanca o volante.

• Automática: Con actuadores neumáticos, eléctricos o hidráulicos.

Ventajas y limitantes de la válvula de bola

Aplicaciones de la Válvula de bola

Las válvulas de bola destacan como uno de los dispositivos más utilizados en el control de fluidos gracias a su diseño robusto, operación sencilla y capacidad de proporcionar un cierre hermético. Su versatilidad las hace indispensables en una amplia gama de sectores industriales y aplicaciones domésticas, donde la eficiencia, seguridad y durabilidad son prioritarias.

Desde sistemas de distribución de agua potable hasta complejas instalaciones petroquímicas, las válvulas de bola ofrecen soluciones confiables para el manejo de líquidos, gases e incluso fluidos corrosivos o abrasivos. Su capacidad para operar en condiciones extremas de presión y temperatura, junto con la variedad de materiales y configuraciones disponibles, las convierte en una opción técnica óptima para múltiples escenarios, entre los que destacan:

• Doméstico y Construcción: Sistemas de agua potable, calefacción y redes de gas.

• Industria Petrolera: Oleoductos, gasoductos y Refinerías (alta presión y corrosión).

• Industria Química y Farmacéutica: Manejo de ácidos y solventes (materiales resistentes como acero inoxidable).

• Industria Alimenticia: Líneas de bebidas y lácteos (válvulas sanitarias de acero inoxidable).

• Industria Energética: Plantas termoeléctricas (vapor a alta temperatura).

• Industria Minera: Transporte de lodos y fluidos abrasivos.

Variaciones de la Válvula de bola

Las válvulas de bola presentan diversas configuraciones según sus características estructurales y funcionales. Cada variante está diseñada para optimizar el rendimiento en aplicaciones específicas, considerando factores como pérdida de carga, capacidad de sellado y versatilidad de operación. A continuación, se detallan las principales variaciones técnicas:

1. Válvula de Paso Completo (Full-Port)

Características Principales:

• El diámetro del orificio de la bola coincide exactamente con el diámetro interior de la tubería (Bore = Pipe ID).

• No presenta restricciones al flujo, minimizando la pérdida de presión.

• Ideal para servicios donde la caída de presión debe evitarse (ej.: transporte de lodos o fluidos viscosos).

Aplicaciones Típicas:

• Industria petrolera (oleoductos y gasoductos).

• Sistemas CIP (Clean-in-Place) en alimentación y farmacia.

Ventajas:

• Cero restricciones de flujo (Cv máximo).

• Facilita el pigging (limpieza con dispositivos mecánicos).

2. Válvula de Paso Reducido (Reduced-Port)

Características Principales:

• El orificio de la bola es de 1 a 2 tamaños nominales menor que la tubería.

• Genera una ligera pérdida de carga, pero reduce costos y peso.

Aplicaciones Típicas:

• Sistemas de agua potable y HVAC.

• Servicios generales donde la eficiencia hidráulica no es crítica.

Consideraciones:

• No recomendada para fluidos con sólidos en suspensión (riesgo de obstrucción).

3. Válvula de 3 Vías (T-Port y L-Port)

Características Principales:

• Diseño con puertos múltiples para derivación o mezcla de flujos.

• T-Port: Permite flujo en línea recta o distribución en "T".

• L-Port: Desvía flujo entre puertos adyacentes a 90°.

Aplicaciones Típicas:

• Sistemas de transferencia en plantas químicas.

• Control de circuitos hidráulicos.

Selección Clave:

• La geometría del puerto (T o L) determina el patrón de flujo.

4. Válvula Flotante

Características Principales:

• La bola no está fijada mecánicamente; se desplaza ligeramente hacia los asientos por la presión del fluido.

• El sellado puede ser dependiente de la presión del sistema.

Aplicaciones Típicas:

• Servicios de baja/mediana presión (hasta ANSI 600).

• Sistemas de aire comprimido y agua.

Limitaciones:

• No apta para alta presión/vibración por riesgo de fugas.

5. Válvula Trunnion (Montada en Muñones)

Características Principales:

• Bola anclada por ejes (trunnions) superiores e inferiores.

• Sellado activo por presión: los asientos se desplazan hacia la bola.

• Diseño robusto para altas presiones (ANSI 900+) y grandes diámetros.

Aplicaciones Típicas:

• Transporte de gas natural (API 6D).

• Estaciones de compresión y válvulas de bloqueo.

Ventajas Clave:

• Operación estable en condiciones extremas (ej.: criogénicas).

• Menor torque operacional vs. válvulas flotantes.

Variaciones del material de fabricación

La correcta elección de materiales en válvulas de bola es un factor crítico que determina su desempeño, vida útil y ámbito de aplicación. Cada componente (desde el cuerpo hasta los sellos) debe seleccionarse considerando:

• Compatibilidad química con el fluido

• Rango de presión/temperatura de operación

• Exigencias mecánicas (abrasión, ciclado)

• Normativas sectoriales (FDA para alimentaria, NACE para corrosión)

Esta decisión técnica impacta directamente en:

✔ Integridad estructural (resistencia a fracturas o deformaciones)

✔ Estanqueidad (durabilidad del juego asiento-bola)

✔ Coste total (mantenimiento vs. inversión inicial)

A continuación, se presenta un análisis comparativo de los materiales clave y sus aplicaciones industriales:

Tabla Comparativa: Materiales para Válvulas de Bola

Criterios de Selección Técnica

Al seleccionar una válvula de bola, se debe evaluar:

1. Presión/Temperatura de servicio (Trunnion para condiciones severas).
2. Pérdida de carga admisible (Full-port vs. Reduced-port).
3. Tipo de fluido (3 vías para mezclas, Trunnion para gases comprimidos).
4. Normativas aplicables (API 6D, ASME B16.34, ISO 17292).

Las válvulas de bola son versátiles, duraderas y esenciales en múltiples sectores. Su elección depende del fluido, presión, temperatura y ambiente de trabajo. Desde el hogar hasta la industria pesada, son una solución confiable para el control de flujos.
