Tipos de conexiones neumáticas metálicas Cybermatics

Las conexiones neumáticas también llamadas conexiones rápidas son muy utilizadas en la industria gracias a su practico diseño y sencilla instalación.

Se usan en sistemas neumáticos para la interconexión de elementos como cilindros, FRL, válvulas direccionales, entre otros. Asimismo, uno de sus mayores beneficios es ofrecer una conexión manual y desconexión inmediata.

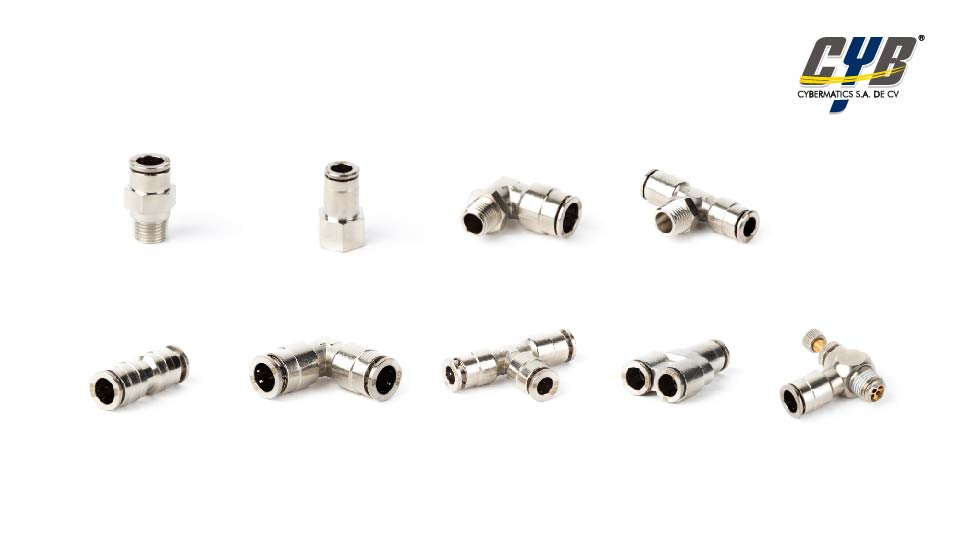

Conexiones rápidas metálicas Cybermatics

Contamos con una amplia gama de conexiones neumáticas, cada una diseñada para cumplir una función específica. Disponibles en medidas estándares y en milímetros con roscas comprendidas desde los R 1/8"-R1/2" y NPT 1/8" - 3/8". Además, todas las conexiones cuentan con un manguito de liberación metálico y sellos de NBR.

Recto Macho Metálico

Se caracteriza por tener un puerto push-in de un lado y del otro extremo una sección roscada proyectada al exterior. El material de su cuerpo es de latón niquelado y el material de los sellos es NBR.

Es uno de los más utilizado por su forma y funcionalidad.

Recto Hembra Metálico

Consiste en una conexión neumática simple sin cambio de dirección, donde un extremo tiene un puerto push-in y su extremo posee una rosca en su interior.

Codo Giratorio Metálico

Gracias a su forma de 90° permite unir las tuberías que forman un ángulo entre ellas. Al enroscarlo queda girando libremente 360°, lo cual resulta conveniente para posicionarlo, permitiendo conectar una parte fija a una rotativa.

Estas conexiones neumáticas son sumamente útiles para aplicaciones que requieren optimizar el espacio.

Unión tipo T Metálica

Es un componente de tres puertos muy empleado en los sistemas neumáticos, ya que permite derivar la entrada de aire a dos (2) salidas útiles diferentes, bien sea para dos procesos o requerimientos.

Unión Recta

Conexión neumática ideal para utilizarse en montajes rápidos sin necesidad de herramientas. Facilitan la conexión rápida de dos mangueras, ya que posee dos puertos push-in colineales opuestos.

Unión Codo - Unión L

Cuenta con dos (2) puertos push-in separados entre sí por un ángulo de 90°.

Unión “Y”

Facilita derivar el aire desde una entrada única hacia dos (2) procesos diferentes del circuito neumático. En este caso las dos salidas se encuentran una junto a la otra.

Regulador de Caudal Metálico

Permite graduar la cantidad de flujo o caudal de aire comprimido que pasa a través de él mediante una perilla. Tiene una conexión rosca macho y un puerto push-in.

Todas las conexiones neumáticas tienen funciones importantes dentro del sistema. Por ello, te recomendamos conocer todos los modelos disponibles para elegir las más apropiadas según tus necesidades y/o espacio.
