En sistemas hidráulicos e industriales, elegir entre los estándares de rosca NPT y JIC 37° es una decisión de ingeniería, no de preferencia. Ambas se usan en conexiones de tuberías y mangueras, pero su método de sellado, rango de presión y condiciones de aplicación son fundamentalmente distintos. Una selección incorrecta puede derivar en fugas, fallas de componentes y paradas no planificadas del proceso.
¿Cómo sella cada tipo de rosca hidráulica?

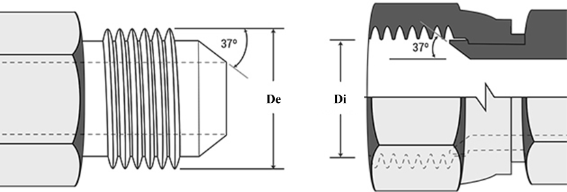

Rosca JIC 37°
El sellado es metal con metal, localizado entre el asiento cónico del macho (37°) y el asiento cónico invertido de la hembra. No requiere cinta PTFE ni sellador químico: la hermeticidad depende exclusivamente de la geometría y del torque aplicado. Esto permite reutilizarla de forma segura tras múltiples ciclos de montaje y desmontaje. Algunos fabricantes la denominan JIC 74°, en referencia al ángulo total del asiento.

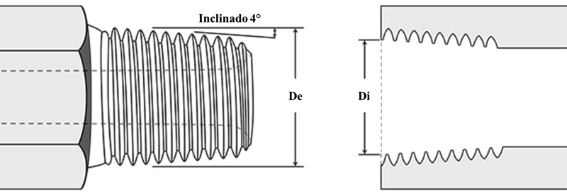

Rosca NPT (National Pipe Tapered)
El sellado se produce por la interferencia entre los hilos cónicos macho y hembra a medida que aumenta el apriete. Genera deformación plástica del metal, por lo que se requiere cinta PTFE o sellador anaeróbico para garantizar la hermeticidad. Cada ciclo de montaje y desmontaje debilita los hilos y reduce la confiabilidad de la unión.
Comparativa técnica: JIC 37° vs NPT
|
Característica |
JIC 37° |
NPT
|
|
Geometría de rosca |
Cilíndrica |
Cónica |
|
Norma de referencia |
SAE J514 ISO 8434-2 |
ANSI/ASME B1.20.1 SAE J476 |
|
Tipo de sellado |
Contacto metal a metal en el asiento |
Contacto metal a metal entre los hilos |
|
Requiere sellador |
No |
Si |
|
Presión de referencia (Acero - 1/4") |
Hasta 7.500 psi (517 bar) ver SAE J514 |
Hasta 6.000 psi (413) ver ASME B31.3 |
|
Tolerancia a vibración |
Alta |
Baja, Media |
|
Reutilización |
Alta |
Media |
|
Costo unitario relativo |
Mayor |
Menor |
|
Aplicación principal |
Hidráulica industrial y móvil |
Baja presión: aire, agua, gas |
¿Cuándo usar rosca JIC 37° y cuándo usar NPT?

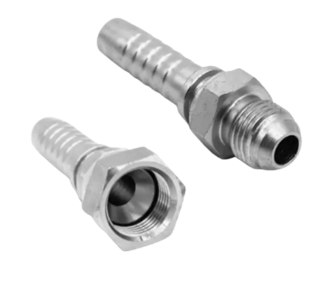

Rosca JIC 37°: aplicaciones recomendadas
- Sistemas hidráulicos con presiones superiores a 500 psi (34 bar).
- Maquinaria con vibraciones mecánicas: prensas, cilindros de ciclo rápido, maquinaria móvil.
- Instalaciones con desmontaje periódico para mantenimiento.
- Conexión de mangueras, válvulas de control, bombas y actuadores industriales.
- Sistemas con fluidos agresivos como aceites sintéticos.

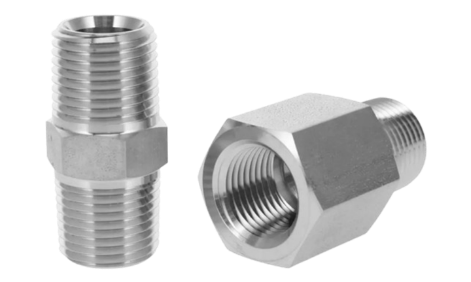

Rosca NPT: aplicaciones recomendadas
- Sistemas de baja presión: aire comprimido, agua y gas natural (hasta 300 psi).
- Instrumentación: manómetros y sensores en rangos bajos de presión.
- Instalaciones estáticas sin vibraciones ni ciclos de presión frecuentes.
- Aplicaciones donde el costo y la disponibilidad inmediata son factores determinantes.
Variantes que debe conocer
JIC 45°: visualmente idéntica a la JIC 37°, pero con un asiento cónico de 45°, lo que las hace completamente incompatibles. Se usa en refrigeración, sector automotriz y aplicaciones de baja presión.
NPTF (Dryseal): variante de la NPT diseñada para usarse sin sellantes, creando un contacto hermético metal-metal entre crestas y raíces. Nunca debe mezclarse con roscas NPT estándar, ya que se pierde la ventaja de hermeticidad sin sellador.
Criterio de selección rápida
|
Condición del sistema |
Rosca recomendada |
|
Presión superior a 500 psi |
JIC 37° |
|
Vibración alta o ciclos de fatiga |
JIC 37° |
|
Desmontaje frecuente (mantenimiento) |
JIC 37° |
|
Presión < 300 psi, instalación estática |
NPT |
|
Instrumentación / sensores baja presión |
NPT |
Conclusión
La rosca JIC 37° es la opción correcta para sistemas hidráulicos de media y alta presión con vibración o mantenimiento frecuente. La rosca NPT es adecuada para aplicaciones estáticas de baja presión. Especificar el estándar correcto desde el diseño evita fugas, paradas no planificadas y riesgos de seguridad en planta. El costo de un accesorio correcto siempre será menor que el costo de sus consecuencias.
Para conocer el resto de los componentes de un sistema hidráulico, consulta nuestra guía de energía hidráulica.
